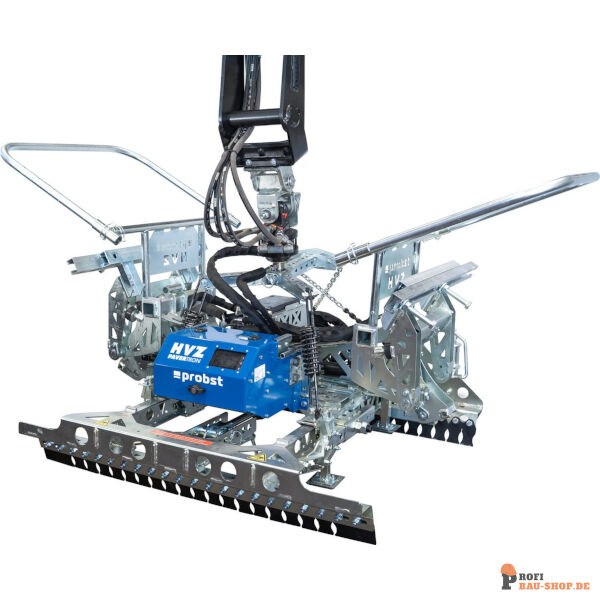

Probst HVZ - PAVERTRON Elektrohydraulische Verlegezange

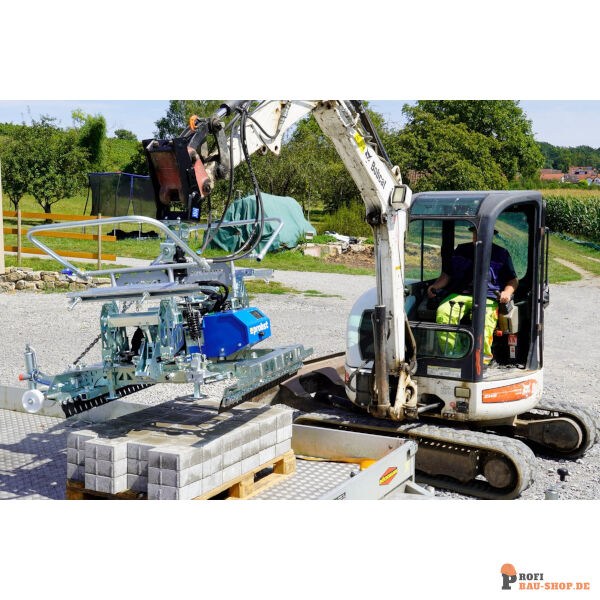

Die leistungsfähige Pflaster-Verlegezange für den Anbau am Minibagger mit elektro-hydraulischer Steuerung.

Die schnellste Verlegezange der Welt

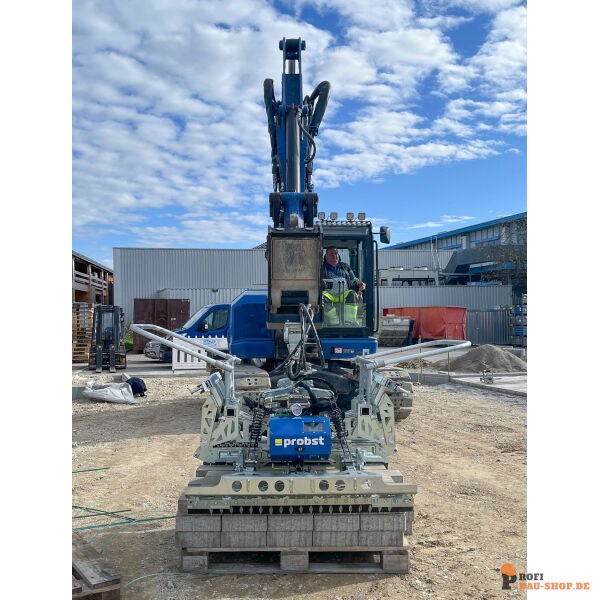

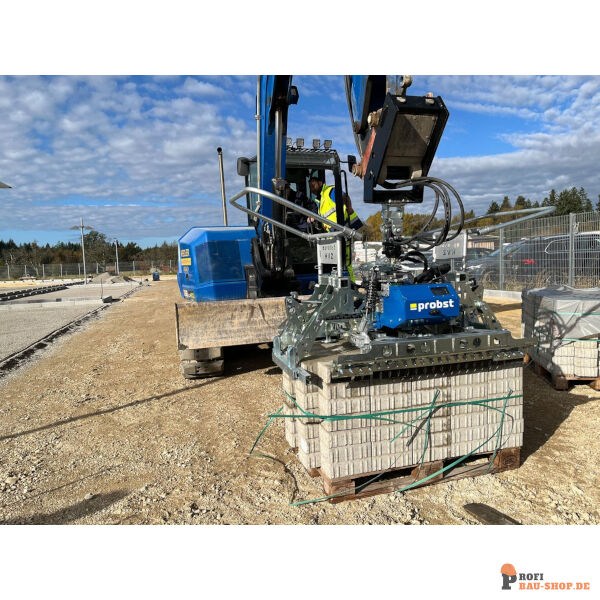

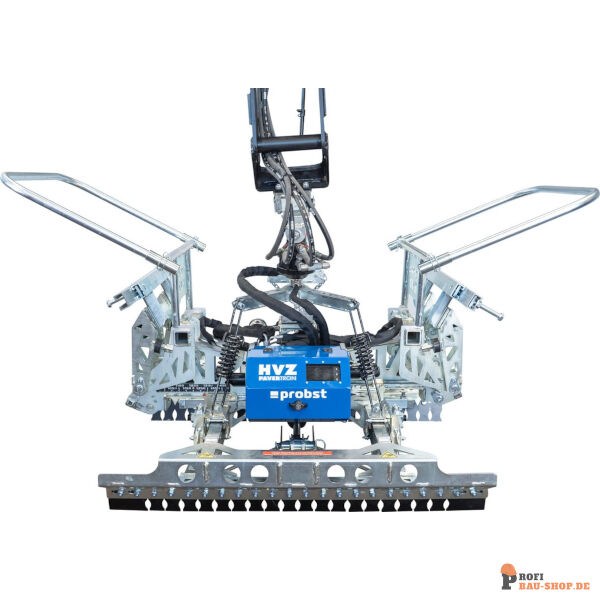

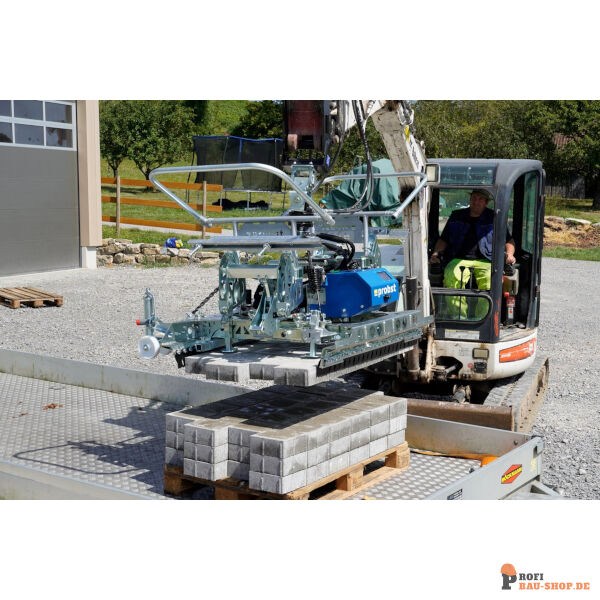

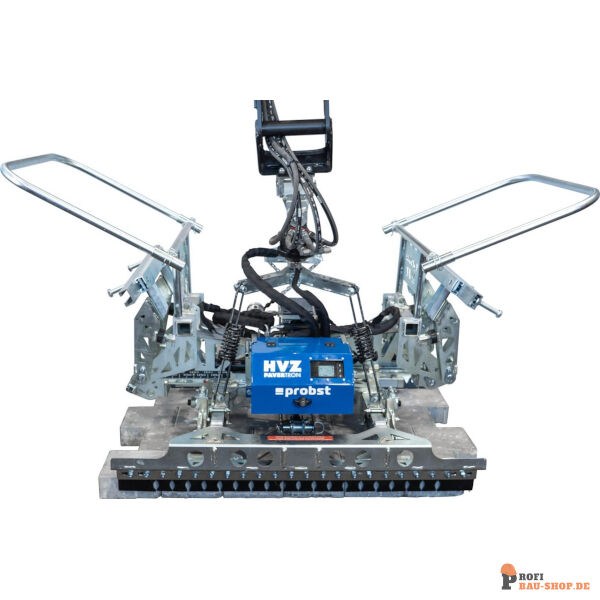

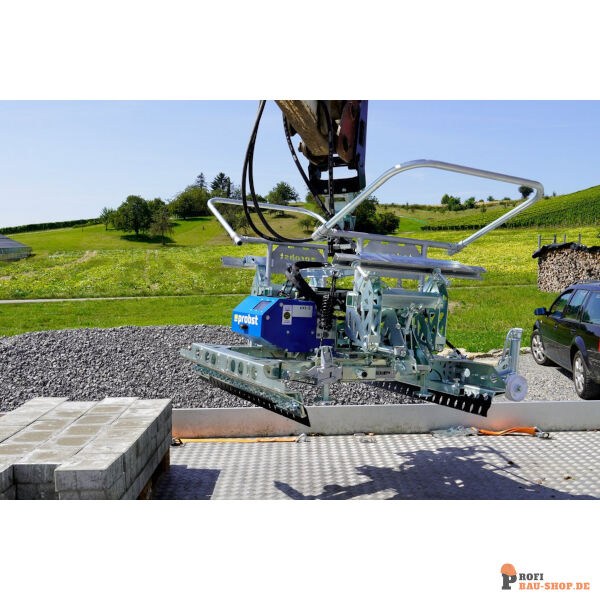

Die HVZ-PAVERTRON ist die weltweit erste elektro-hydraulische Pflasterverlegezange für den Baggeranbau (ab 2,5 Tonnen). Schneller, flexibler und intelligenter – entwickelt für Profis, um den Verlegeprozess noch effektiver zu machen. Eine Investition, die sich in kürzester Zeit auszahlt.

Bis zu 700 m2 pro Tag: Die HVZ-PAVERTRON bringt Ihren Verlegeprozess auf ein neues Tempo. Dank des Speed-Programms und der Booster-Funktion werden die Zykluszeiten drastisch reduziert. Das Ergebnis? Maximale Produktivität bei jeder Verlegung.

Ein weiteres Highlight ist das patentierte Kalibrierprogramm. Es passt die Zange an das Trägergerät an – für eine maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen.

Elektro-hydraulische Steuerung: Geschwindigkeit neu definiert

Die elektro-hydraulische Steuerung der HVZ-PAVERTRON sorgt für eine nie dagewesene Geschwindigkeit und Präzision. Während der Antrieb hydraulisch bleibt, übernimmt die elektronische Steuerung die „Intelligenz“ des Systems. Dank der 10 Programme, sind Sie bestens auf jede Herausforderung vorbereitet.

Das Standard-Programm beschreibt den Standardablauf eines vollen Verlegezyklus. Mit dem Standard Programm und der mechanischen Booster-Funktion reduziert sich ein voller Zangenablauf auf nur 4,5 Sekunden. Das macht die HVZ-PAVERTRON zur schnellsten Baggeranbauzange der Welt. So pflastern Sie bei guter Baustellenorganisation bis zu 700 m2.

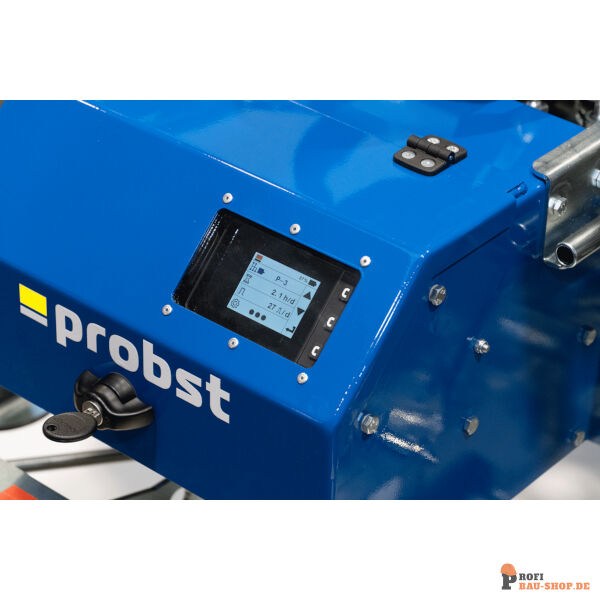

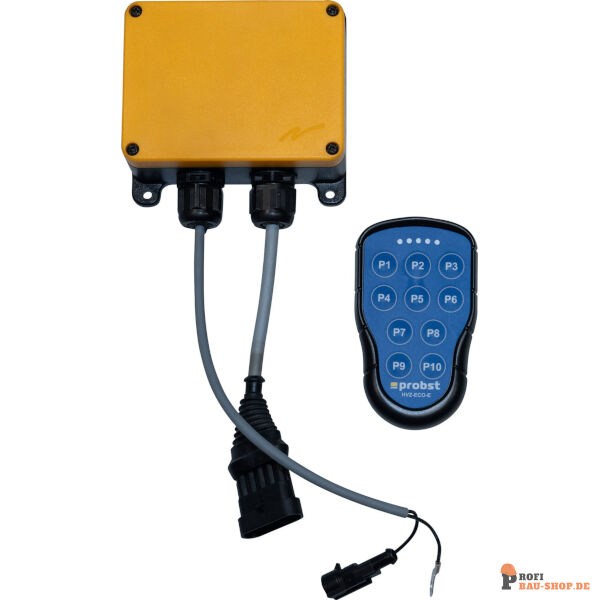

Die Programmauswahl erfolgt direkt an der Zange über das intuitive Farbdisplay oder mit der optionalen Fernbedienung bequem aus der Kabine heraus.

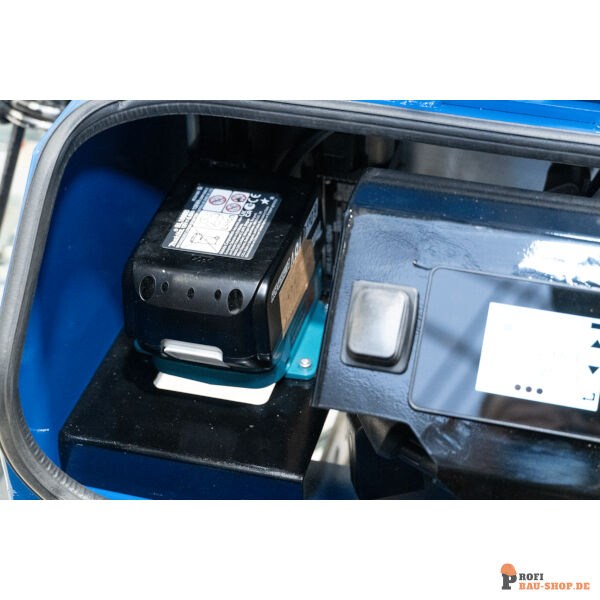

Im Lieferumfang der HVZ-PAVERTRON ist ein 4 Ah / 18V Akku von Makita enthalten. Mit einer Akkuladung erreicht die Zange bis zu ca. 560 Verlegezyklen. Mit einem optionalen Adapter (separat erhältlich, wird von Probst nicht angeboten) sind auch Akkus anderer Hersteller wie Bosch, CAS, Dewalt oder Milwaukee nutzbar.

Robust, langlebig und sicher

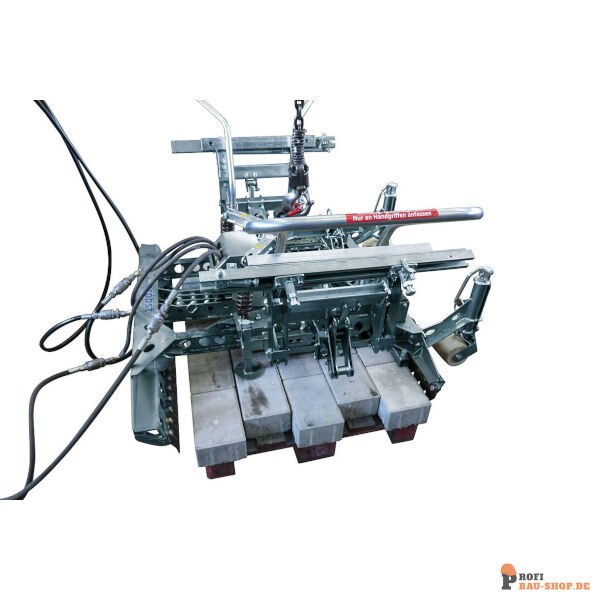

Auf der Baustelle zählt Robustheit und Zuverlässigkeit – und genau dafür wurde die HVZ-PAVERTRON entwickelt. Ihre optimierte Konstruktion spart Gewicht, ohne an Stabilität einzubüßen. Die integrierte Überlastsicherung schützt die Zange vor Schäden durch zu hohen Druck und sorgt für eine lange Lebensdauer, selbst unter härtesten Bedingungen.

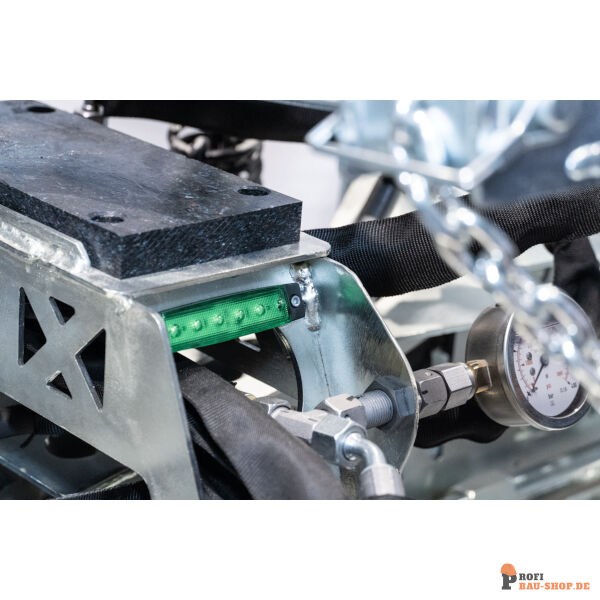

Für maximale Sicherheit im Einsatz zeigt eine Signallampe verschiedene Zustände der Zange an. So weiß der Fahrer unter anderem, dass die Steinlage sicher gegriffen wurde.

Klappbare Handgriffe erleichtern das Anlegen an engen Stellen wie Hauswänden – und das ohne zeitaufwendige Demontage – und dienen gleichzeitig als Auflage für die Baggeraufhängung.

10 Programme für maximale Flexibilität

• P1 Standard Ablauf eines Standard-Verlegezyklus Bei Platzmangel und an engen Stellen wie Hauswänden
• P2 Standard Speed Standardablauf mit schnellem Ausrichten Bei freien Flächen ohne Hindernisse
• P3 Light Standardablauf ohne seitliches Ausrichten Bei einfachen Steinlagen, wie Knochensteinen, die bereits im Verbund liegen und bei denen keine seitliche Ausrichtung notwendig ist
• P4 Herring-bone Verlegen mit geschlossener Haupt- und Nebenspannung Bei 90°-Fischgrät-Steinlagen
• P5 Standard Shift Standardablauf mit längerem Druck der Seitenspannung Für leicht verschiebbare Steinlagen
• P6 Medium Shift Standardablauf mit zweimaligem Klopfen der Seitenspannung Für mittelschwer verschiebbare Steinlagen
• P7 Heavy Shift Standardablauf mit dreimaligem Klopfen der Seitenspannung Für schwer verschiebbare Steinlagen
• P8 Shift & Turn Verschieben im 1/3-Verband Zum Verschieben von ungeraden Reihen im 1/3 Verband
• P9 Plate Shift Verschieben auf glattem Untergrund Bei schwer verschiebbaren Steinen, die sich nicht auf der Palette verschieben lassen
• P10 Calibration Anpassen der Zange auf Hydraulik des Trägergerätes Um maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen
• Test Zur Lokalisierung von Funktionseinschränkungen Alle 3 Zangenbewegungen werden 2-mal ausgeführt

Voraussetzungen des Trägergräts

• Zwei hydraulische Steuerkreise für Zange und Drehkopf
• Volumenstrom, nutzbar [l/min]: min. 16, max. 75
• Betriebsdruck, nutzbar [bar]: min. 170 bis max. 320

Für Bagger mit einem Betriebsgewicht von mind. 2,5 Tonnen Betriebsgewicht kann je nach Baggertyp variieren. Keine verbindl. Angaben. Der Einsatz muss im Einzelfall abgestimmt werden.

Merkmale Probst HVZ - PAVERTRON Elektrohydraulische Verlegezange

• 10 Programme für flexible Verlegung
• Kalibrierprogramm
• Robuste Bauweise mit Überlastschutz
• Mit der speziellen automatischen Abdrück- vorrichtung ADV.

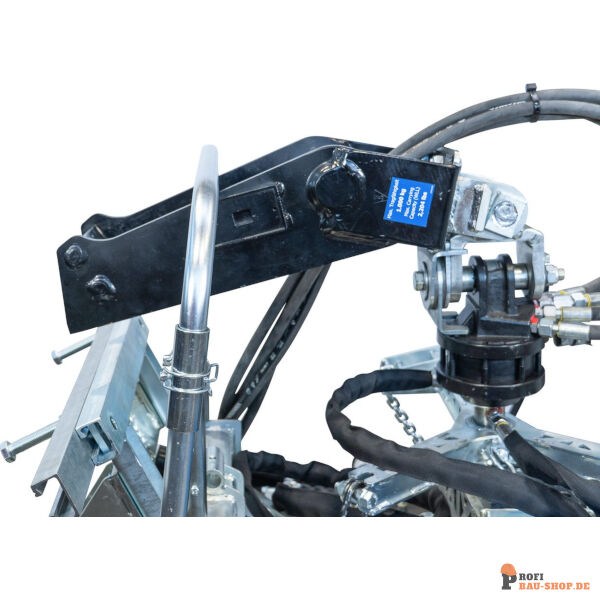

• Hydraulischem Drehmotor 360° endlos mit Freilauf-Eigenschaft (zweiter hydraulischer Steuerkreis seitens des Baggers nötig)
• Universal-Baggeraufhängung
• Hydraulikschläuche und Kupplungen.
• Inkl. Makita 18V/4Ah-Akku – für bis zu 560 Zyklen
• Inkl. Positionsadapter HVZ-PA-100 (100 mm)
• Klappbare Handgriffe werkzeuglos, dienen auch zur sicheren Ablage der Baggeraufhängung
• Kurze Absetzrollen ermöglichen den Start mit nur einer handverlegten Reihe
• Booster-Funktion beschleunigt den Verlegezyklus
• ADV hydraulische Abdrückvorrichtung
• Farbdisplay zur schnellen Programm-Auswahl
• 18V-Akku für elektronische Steuerung der Programme
• Signallampe zeigt Zustände, wie ob Steinlage sicher gegriffen wurde
• Kunststoff-Auflage zum Schutz der Steinlage
• Verschiebbare Lamellen sind anpassbar und schützen bereits verlegte Steinlagen vor ungewolltem Verschieben
• Kurze Absetzrollen und Kunststoff-Auflage zum Schutz der Steinlage
• Sichere Ablage der Baggeraufhängung
• Verbundstein-Formationen zur maschinellen Verlegung geeignet

Technische Daten Probst HVZ - PAVERTRON Elektrohydraulische Verlegezange

Optional erhältlich:

• Makita Schnellladegerät LG-230V / 18V
• Viele Adapter für verschiedene Verlege-Formate
• Lehnhoff und Martin Adapter-Aufhängungen

Flexibilität, die überzeugt

Durchdacht bis ins kleinste Detail – die HVZ-PAVERTRON überzeugt durch Geschwindigkeit und Leistung und begeistert mit innovativen Lösungen für den Verlegealltag. Mit ihrer robusten Bauweise ist die Zange für Bagger ab 2,5 Tonnen geeignet und liefert bei allen Projekten Höchstleistungen.

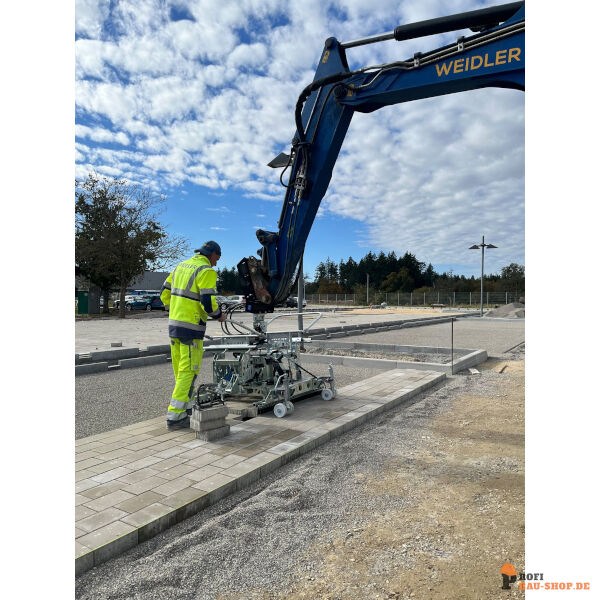

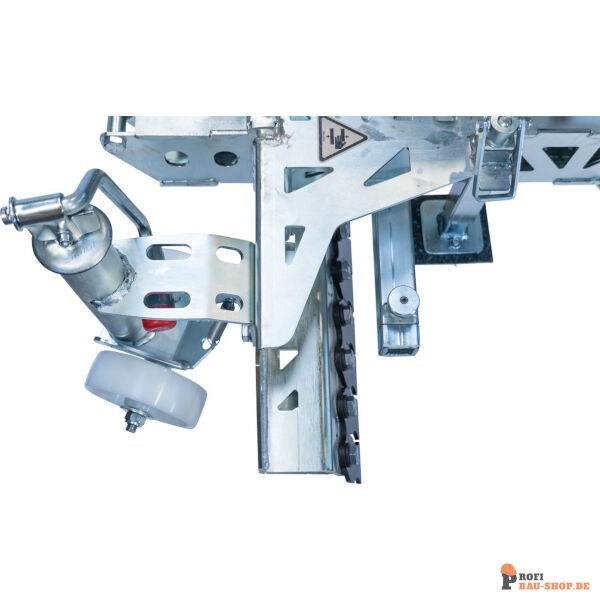

Kurze Absetzrollen reduzieren den Bedarf an vorbereitenden Handarbeiten: Eine Steinreihe genügt, um den maschinellen Verlegeprozess zu starten.

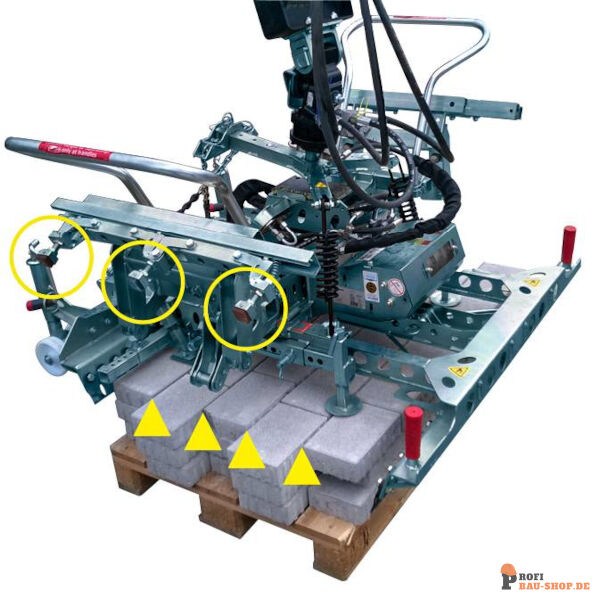

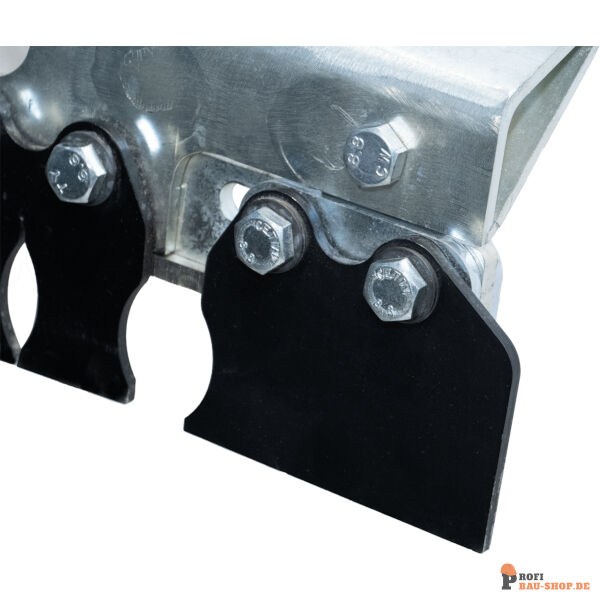

Die verschiebbaren Lamellen schützen bereits verlegte Steinlagen vor ungewolltem Verschieben.

Ein Takt- und Betriebsstunden-Zähler bietet erstmals die Möglichkeit, Verleihgebühren und Aufträge präzise zu kalkulieren – ideal für Mietparks und Handwerker, die auf die Wirtschaftlichkeit achten.

Adapter für jede Herausforderung

Die HVZ-PAVERTRON ist das Multitalent zum maschinellen Verlegen unterschiedlichster Steinformationen. Steinlagen, die ab Werk in der gewünschten Formation geliefert werden (1 bis 15), können ohne weiteres Zubehör verlegt
werden.

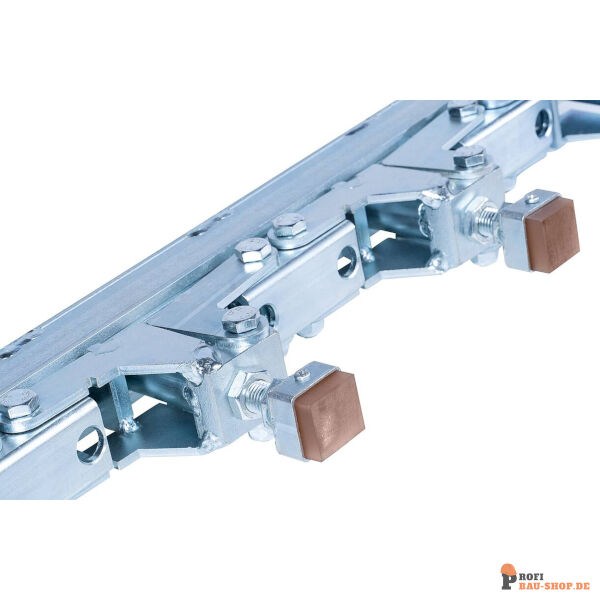

Die Verbundsteinformen 16 bis 20 sind mit Positionsadaptern zur maschinellen Verlegung geeignet. Mit den Rollen-Positionsadaptern verschieben Sie Steinlagen noch sanfter in den gewünschten Verbund.

Der Verschiebeadapter HVZ-VA-SUPERSOFT erleichtert das Verschieben von verschiebesicheren Steinen, ohne deren Abstandshalter zu beschädigen. Statt mit erhöhter Kraft zu arbeiten, werden die Steinreihen vorab leicht V-förmig aufgespreizt und dann schonend verschoben – ein Arbeitsgang, perfekte Ergebnisse.

Mit dem Verschiebeadapter HVZ-VA-180° entfällt das zeitaufwendige manuelle Drehen der Zange beim Verlegen im 1/3 Läuferverband. Die Steinlage kann direkt in Position verschoben werden, ohne dass zusätzliche Arbeitsschritte nötig sind.

Die Verbundstein-Formen 21 bis 25 sind mit Sonderadapter zur maschinellen Verlegung geeignet. Alle Adapter lassen sich nachträglich an die Halfeneisen der Nebenspannung der HVZ-PAVERTRON anschrauben und sorgen so für maximale Effizienz auf der Baustelle.

Lieferumfang Probst HVZ - PAVERTRON Elektrohydraulische Verlegezange

• Elektro-hydraulische Pflaster-Verlegezange inkl. Drehkopf
• 10 Positionsadaptern HVZ-PA-100 (100 mm)
• Pendelbremse
• 4 Hydraulik-Verbindungsschläuche (2500mm)
• Makita Li-Ion-AKKU-18V/4Ah

Zubehör

LSW-MS-03:
Durch Einsatz der LSW kann die Verlegezange schnell und einfach an allen mit Lehnhoff-Schnellwechselvorrichtungen ausgerüsteten Baggern an- und abgebaut werden.

LSW-MS-08:
Durch Einsatz der LSW kann die Verlegezange schnell und einfach an allen mit Lehnhoff-Schnellwechselvorrichtungen ausgerüsteten Baggern an- und abgebaut werden.

LSW-MS-03 + MS-08:
Durch Einsatz der LSW kann die Verlegezange schnell und einfach an allen mit Lehnhoff-Schnellwechselvorrichtungen ausgerüsteten Baggern an- und abgebaut werden.

UBA-1200:
Passend für alle gängigen Baggertypen, Bolzendurchmesser bis max. 70 mm, inkl. Adaptersatz Distanzhülsen. Vorteil: Die HVZ kann an jeden Bagger schnell und problemlos befestigt werden.

UBA-3000:
Passend für alle gängigen Baggertypen, Bolzendurchmesser bis max. 70 mm, inkl. Adaptersatz Distanzhülsen. Vorteil: Die HVZ kann an jeden Bagger schnell und problemlos befestigt werden.

HVZ-VA-SUPERSOFT-20/10-8x6:
Mit den Verschiebeadaptern HVZ-VA-SUPERSOFT lassen sich selbst „verschiebesichere Steine“ einfach und materialschonend verschieben. Die einzelnen Pflastersteinreihen werden vor der eigentlichen Verschiebung wenige Millimeter V-förmig auseinandergefächert. Pflastersteine werden anschließend schonend verschoben, weder die Abstandshalter werden beschädigt, noch gibt es Abplatzungen an den Steinen. Die Hauptspannung verdichtet die einzelnen Reihen anschließend wieder und greift die Pflastersteinlage. Dies geschieht in einem Arbeitsgang.
Nachträglich einfacher Anbau der Verschiebeadapter an die Halfeneisen der Nebenspannung der hydraulischen Verlegezange möglich.

HVZ-VA-SUPERSOFT-24/16-5x5:
Mit den Verschiebeadaptern HVZ-VA-SUPERSOFT lassen sich selbst „verschiebesichere Steine“ einfach und materialschonend verschieben. Die einzelnen Pflastersteinreihen werden vor der eigentlichen Verschiebung wenige Millimeter V-förmig auseinandergefächert. Pflastersteine werden anschließend schonend verschoben, weder die Abstandshalter werden beschädigt, noch gibt es Abplatzungen an den Steinen. Die Hauptspannung verdichtet die einzelnen Reihen anschließend wieder und greift die Pflastersteinlage. Dies geschieht in einem Arbeitsgang.
Nachträglich einfacher Anbau der Verschiebeadapter an die Halfeneisen der Nebenspannung der hydraulischen Verlegezange möglich.

HVZ-VA-SUPERSOFT-20/10-10x4-90°:
Mit den Verschiebeadaptern HVZ-VA-SUPERSOFT lassen sich selbst „verschiebesichere Steine“ einfach und materialschonend verschieben. Die einzelnen Pflastersteinreihen werden vor der eigentlichen Verschiebung wenige Millimeter V-förmig auseinandergefächert. Pflastersteine werden anschließend schonend verschoben, weder die Abstandshalter werden beschädigt, noch gibt es Abplatzungen an den Steinen. Die Hauptspannung verdichtet die einzelnen Reihen anschließend wieder und greift die Pflastersteinlage. Dies geschieht in einem Arbeitsgang.
Nachträglich einfacher Anbau der Verschiebeadapter an die Halfeneisen der Nebenspannung der hydraulischen Verlegezange möglich.

HVZ-VA-SUPERSOFT-20/20-4x6:
Mit den Verschiebeadaptern HVZ-VA-SUPERSOFT lassen sich selbst „verschiebesichere Steine“ einfach und materialschonend verschieben. Die einzelnen Pflastersteinreihen werden vor der eigentlichen Verschiebung wenige Millimeter V-förmig auseinandergefächert. Pflastersteine werden anschließend schonend verschoben, weder die Abstandshalter werden beschädigt, noch gibt es Abplatzungen an den Steinen. Die Hauptspannung verdichtet die einzelnen Reihen anschließend wieder und greift die Pflastersteinlage. Dies geschieht in einem Arbeitsgang.
Nachträglich einfacher Anbau der Verschiebeadapter an die Halfeneisen der Nebenspannung der hydraulischen Verlegezange möglich.

HVZ-VA-180°-24/16-5x5:

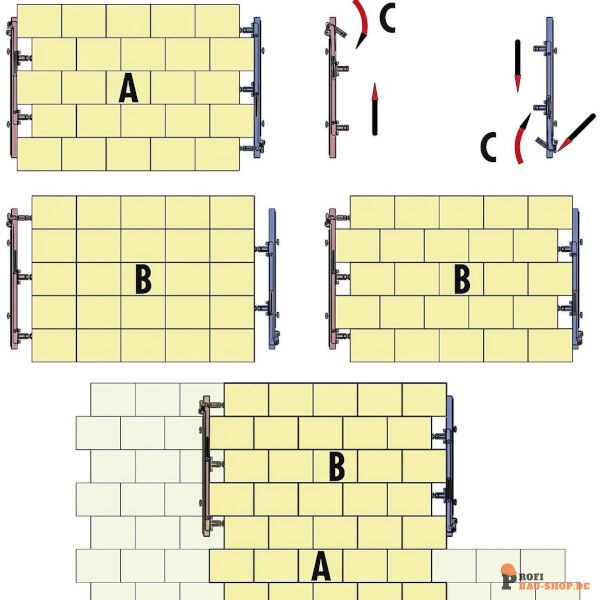

Beim herkömmlichen Verlegen von Steinlagen mit ungeraden Steinreihen und Verschieben mit der Verlegezange in den 1/3 Verband stellt sich folgende Situation: Die erste Verlegereihe A kann ganz normal verlegt werden, d.h die Steinlagen greifen nach dem Verschieben seitlich sauber ineinander. Bei der zweiten Verlegereihe B muss die Steinlage erst in den 1/3 Verband verschoben werden, danach muss die Zange angehoben und ohne Steine um 180° gedreht werden. Anschließend wird die Nebenspannung mittels Kugelhahn abgeschalten, die Steinlage erneut gespannt, die Zange mit Steinlage um 180° zurückgedreht und anschließend verlegt. Dies muss bei jeder Steinlage in geraden Verlegereihen (2,4,6,…) ausgeführt werden, damit der Läuferverband fluchtet.
Mit den Verschiebeadaptern HVZ-VA-180° von Probst entfällt beim Verlegen der geraden Verlegereihen dieser zeitraubende Aufwand. Die beiden Verschiebeadapter werden an den Halfeneisen der Nebenspannung angeschraubt. Mit einem Handgriff C kann jetzt durch einfaches Verschieben der beiden Positionsadapter und Ein- und Ausklappen des dritten Postionsadapters eingestellt werden, auf welcher Seite der Nebenspannung 2 bzw. 3 Steine in den 1/3 Läuferverband verschoben werden.
Nachträglich einfacher Anbau der Adapter an die Halfeneisen der Nebenspannung der hydraulischen Verlegezange möglich.
